[Tutoriel] - Réparer le compteur Hummer H2

[Ced]

[Tutoriel] - Réparer le compteur Hummer H2

Vous avez un compte tours qui ne fonctionne plus ou affiche n'importe quoi ?
Un des moteurs est certainement HS, voici comment le remplacer

Voilà le tutoriel complet pour le remplacement du/des moteurs(s) de compteurs :
Outils nécessaires :
- une clé BTR ou 6 pans
- un tournevis avec douille de 8
- un tournevis fin
- une fourchette
- un fer à souder pour electronique
- de l'étain à souder spécial electronique
- de la patience et de la précision

De nouveaux moteurs pour le compteur :
http://shop.ebay.fr/i.html?_nkw=CLUSTER ... itleDesc=0

COmmencez par démonter la partie du tableau de bord :
Pour le Tahoe, declipsez le contour délicatement
Pour le Hummer, enléver le 4 vis 6 pans : les 2 qui maintiennent le contour du compteur et les 2 qui maintiennent la partie de l'allumage des phares.
Baissez votre volant au maximum et enlevez le contour du compteur, ne rien forcer sous peine de casser vos pattes de fixation, ca doit venir tout seul

Démontage du compteur :
Enlevez les 4 vis écrous qui sont autour du compteur :

Une fois ces 4 vis écrous enlevez, stockez les précieusement et déconnectez le compteur par derrière en pincant le connecteur

Sortez votre compteur, vous pouvez passer en intérieur, au calme, dans un endroit sans poussière de préférence :


Déclipsez les attaches délicatement, ne forcez pas sous peine de casser les fixations, munissez vous d'un tournevis fin

[Ced]

Une fois le compteur ouvert, face avant et arrière enlevée, il faut maintenant enlever les aiguilles afin d'avoir accès à la carte électronique.
Munissez vous de la fourchette et procéder comme suit, délicatement en faisant levier avec la fourchette et en tirant le plus droit possible pour ne pas tordre les tiges des moteurs? Pour une meilleure position de répérage, veillez à bien les tirer sans les tourner



Stockez précieusement les aiguilles, vous ne pouvez pas vous tromper, 2 grandes de la meme taille et 5 petites identiques aussi.

Une fois les aiguilles enlevées, vous avez accès à la carte électronique :

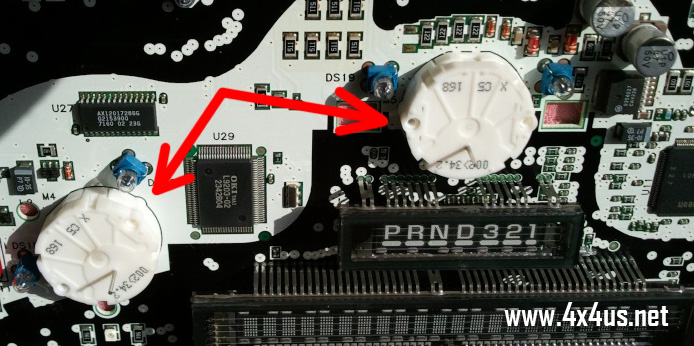

Les moteurs sont les pièces rondes blanches

[Ced]

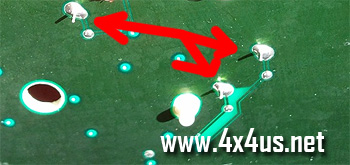

au dos de la carte, repérez la position des soudures du moteur, vous devez avoir 4 points par moteur :



Dessoudez ces 4 points, enlevez le moteur et remplacez le, ressoudez proprement le nouveau moteur

Remontez votre compteur en recalibrant les aiguilles :

[Jean-Filip]

Bonjour
Pour recalibrer les aiguilles tu fais comment?
Merci

[franckbber]

bonjour je viens de recevoir mon moteur, faut que je m'y mette
merci

[franckbber]

une question, est ce que si le petit moteur est défectueux, il peut rendre fou le bloc compteur, voyant qui s'allume et s'éteint
merci

[Ced]

Normalement non, sauf dans le cas d'une oxydation ou de faux contacts sur le circuit.

[franckbber]

très bien merci dès que j'ai 5 mn je regarde de prêt ma carte
